用途：
落煤管为火力发电厂运煤系统中运煤部件。落煤管采用高强度稀土耐磨钢制造。
特点：
在同等条件下与高锰钢材料相比，其单位磨耗仅是高锰钢的1/3左右，使用寿命是高锰钢的2-3倍，且安装、维修方便。

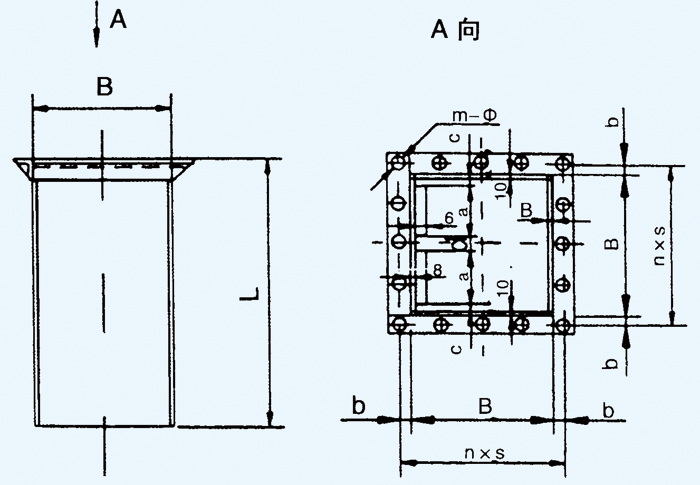

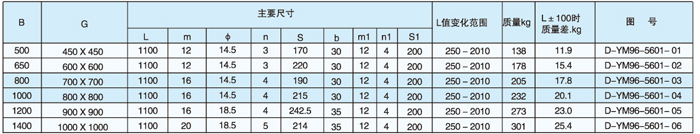

可拆换底板落煤管 单法兰平口直管

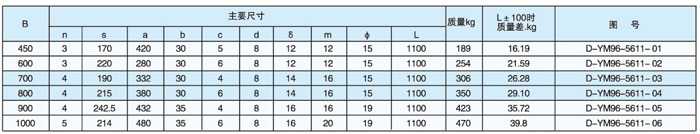

说明：1、表中尺寸和质量系按L=1100毫米编制；2、图中已包括上部联接用紧固件；3、管体采用耐磨材料整体铸造。
说明：1、表中尺寸和质量系按L=1100毫米编制；2、图中已包括上部联接用紧固件；3、管体采用耐磨材料整体铸造。

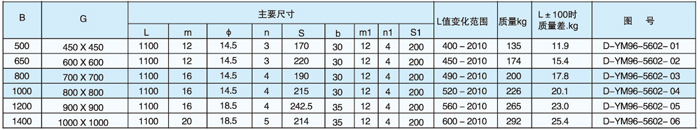

双法兰平口直管
说明：1、表中尺寸和质量系按L=1100毫米编制；2、图中已包括上部联接用紧固件；3、管体采用耐磨材料整体铸造。

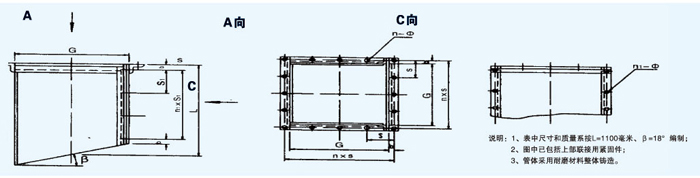

单法兰弯管
说明：1、表中尺寸和质量系按L=1100毫米、β=18°编制；2、图中已包括上部联接用紧固件；3、管体采用耐磨材料整体铸造。

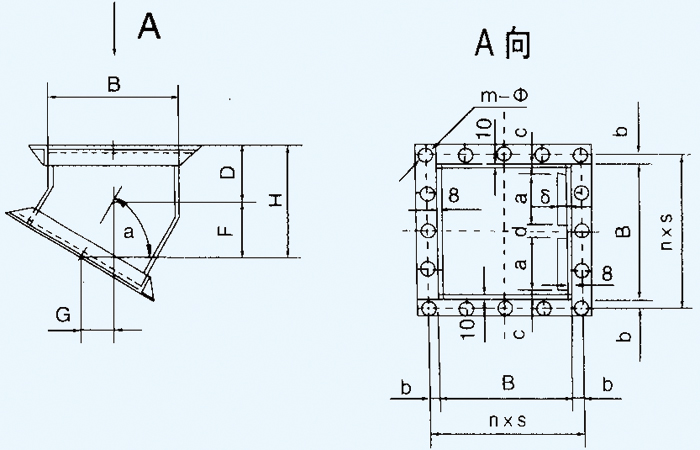

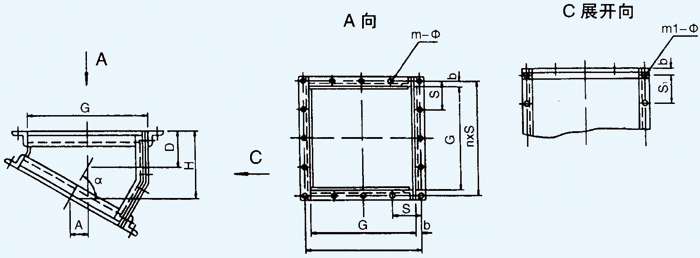

单弯头

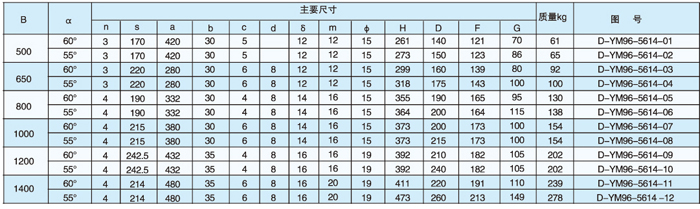

说明：1、图中已包括上部联接用紧固件；2、管体采用耐磨材料整体铸造。

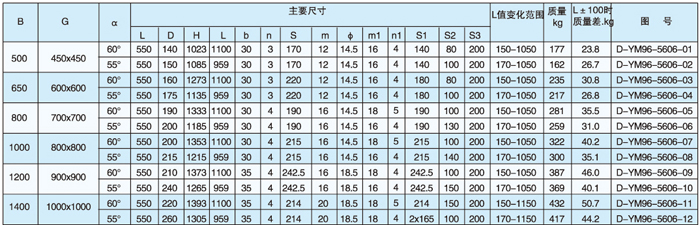

双法兰弯管
说明：1、表中尺寸和质量系按L=550毫米、β=18°编制；2、图中已包括上部联接用紧固件；3、管体采用耐磨材料整体铸造。

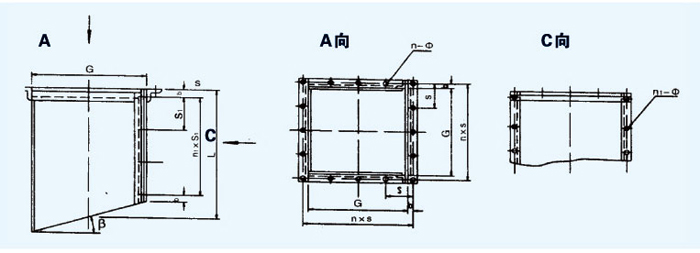

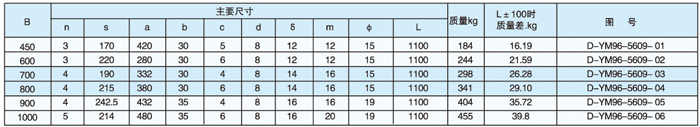

带衬板落煤管 方形带衬板单法兰平口直管
带式输送机宽度与落煤管配合
B=500mm 落煤管选用 450x450
B=650mm 落煤管选用 600x600
B=800mm 落煤管选用700x700
B=1000mm 落煤管选用800x800
B=1200mm 落煤管选用900x900
B=1400mm 落煤管选用1000x1000

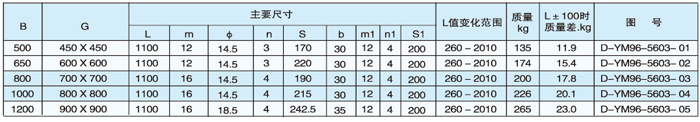

说明：1、图中L值在1500-2010之间选用；
2、选用时需在布置图的设备中备注栏内注明L值；
3、450x450落煤管衬板为一个Q，表中质量均为L=1100mm计算；
4、为达到防腐目的，落煤管采用防腐材料整体铸造或易磨损部位采用防磨材料整体铸造，其它部位用普钢组合制造。
方形带衬板单法兰斜口直管
带式输送机宽度与落煤管配合
B=500mm 落煤管选用 450x450
B=650mm 落煤管选用 600x600
B=800mm 落煤管选用700x700
B=1000mm 落煤管选用800x800
B=1200mm 落煤管选用900x900
B=1400mm 落煤管选用1000x1000
说明：1、图中L值在1500-2010，β=0-35°之间选用；
2、选用时需在布置图的设备中备注栏内注明L值；
3、450x450落煤管衬板为一个Q，表中质量均为L=1100mm计算；
4、为达到防腐目的，落煤管采用防腐材料整体铸造或易磨损部位采用防磨材料整体铸造，其它部位用普钢组合制造。

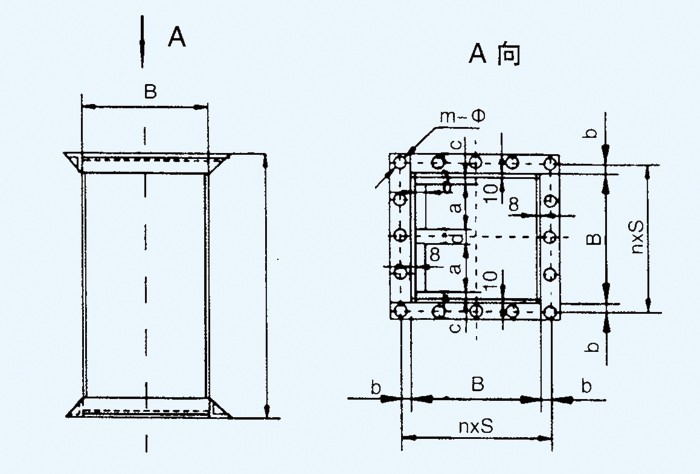

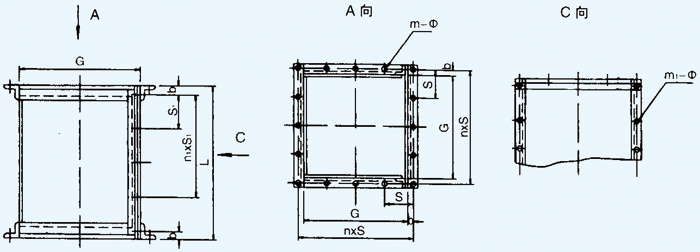

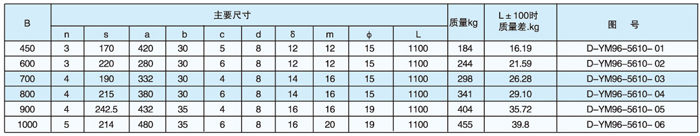

方形带衬板双法兰直管
带式输送机宽度与落煤管配合
B=500mm 落煤管选用 450x450
B=650mm 落煤管选用 600x600
B=800mm 落煤管选用700x700
B=1000mm 落煤管选用800x800
B=1200mm 落煤管选用900x900
B=1400mm 落煤管选用1000x1000
说明：1、图中L值在1500-2010之间选用；
2、选用时需在布置图的设备中备注栏内注明L值；
3、450x450落煤管衬板为一个Q，表中质量均为L=1100mm计算；
4、为达到防腐目的，落煤管采用防腐材料整体铸造或易磨损部位采用防磨材料整体铸造，其它部位用普钢组合制造。

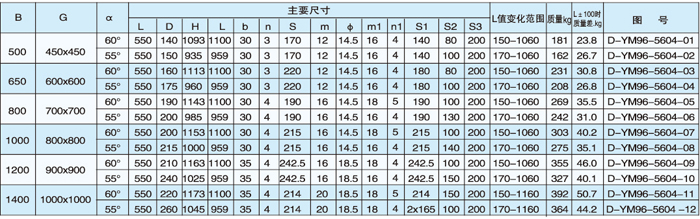

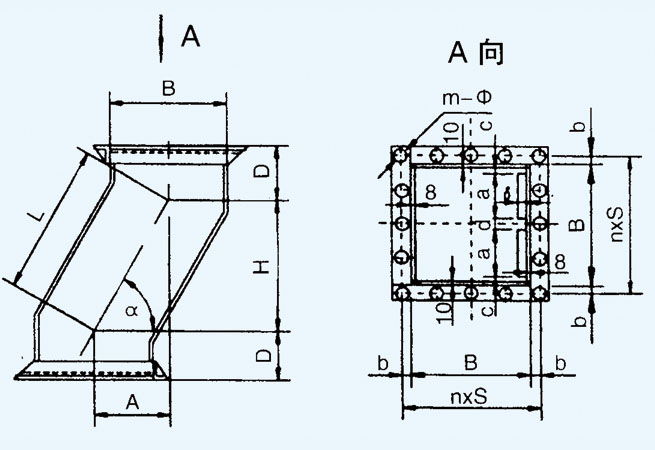

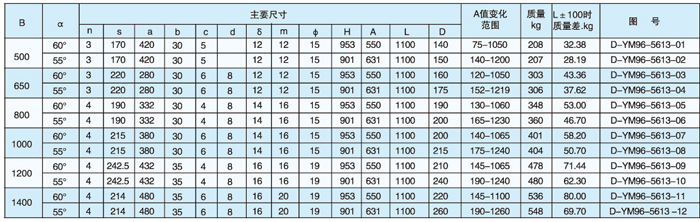

方形带衬板双法兰弯管
带式输送机宽度与落煤管配合
B=500mm 落煤管选用 450x450
B=650mm 落煤管选用 600x600
B=800mm 落煤管选用700x700
B=1000mm 落煤管选用800x800
B=1200mm 落煤管选用900x900
B=1400mm 落煤管选用1000x1000
说明：1、表中质量均为L=1100mm计算；
2、选用时需在布置图的设备中备注栏内注明L值；
3、450x450落煤管衬板为一个Q；
4、为达到防腐目的，落煤管采用防腐材料整体铸造或易磨损部位采用防磨材料整体铸造，其它部位用普钢组合制造。

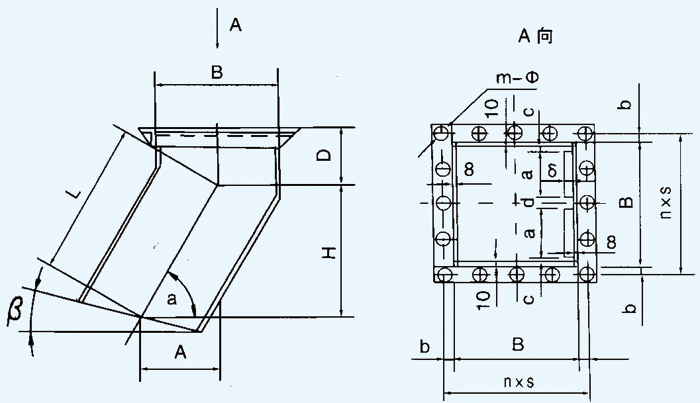

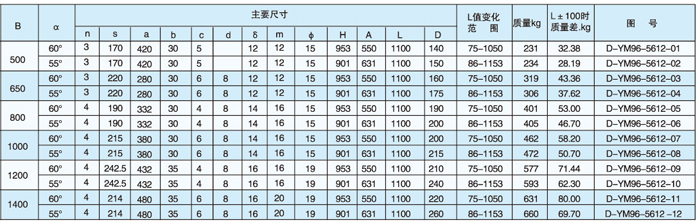

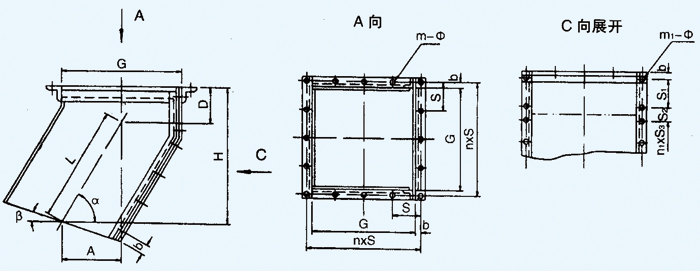

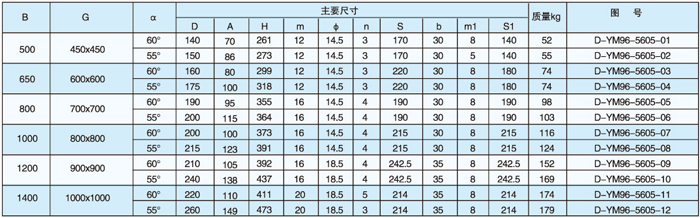

方形带衬板单法兰弯管
带式输送机宽度与落煤管配合
B=500mm 落煤管选用 450x450
B=650mm 落煤管选用 600x600
B=800mm 落煤管选用700x700
B=1000mm 落煤管选用800x800
B=1200mm 落煤管选用900x900
B=1400mm 落煤管选用1000x1000
说明：1表中质量均为L=1100mm计算；
2、选用时需在布置图的设备中备注栏内注明α和β值；
3、450x450落煤管衬板为一个α和β值在0-20°之间选用；
4、为达到防腐目的，落煤管采用防腐材料整体铸造或易磨损部位采用防磨材料整体铸造，其它部位用普钢组合制造。
方形带衬板单弯头
带式输送机宽度与落煤管配合
B=500mm 落煤管选用 450x450
B=650mm 落煤管选用 600x600
B=800mm 落煤管选用700x700
B=1000mm 落煤管选用800x800
B=1200mm 落煤管选用900x900
B=1400mm 落煤管选用1000x1000
说明：1、450x450落煤管衬板为一个Q；
2、为达到防腐目的，落煤管采用防腐材料整体铸造或易磨损部位采用防磨材料整体铸造，其它部位用普钢组合制造。
